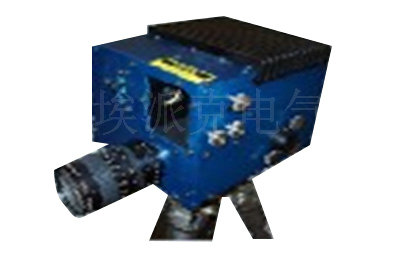

SNT 4045 - 挪威-OPTONOR激光模态分析仪多功能3D测试系统

SNT 4045
SNT-4045——NDT --领域新方向新潜力的最新激光电子剪切散斑干涉技术

产品特征与产品优势：
无需真空加载或热加载
良好的移动性：可对物体角落、边缘进行检测
高效的检测速度


- 通过物体表面的细微波动来检测物体内部的脱粘、杂质、裂纹、分层、挤压损伤等缺     陷；
- 快速、准确、高效；
- 高分辨率；
- 适用于大小型结构；
- 非接触长距离检测；

应用领域：
- 航空工业
- 船舶工业
- 汽车工业

工作原理：
    通过宽激光束，对待检测物体表面进行激发照射，物体表面的光波通过放大式透镜反射到CCD（电荷耦合装置）图像传感器的阵列中。接下来，SNT-4045测量物体表面波之间偏差的空间倒数，这包括表面所有的点以及点的附近的偏差。设定的剪切等级确定了临近点之间的距离，剪切等级与方向可以通过光学镜头上的旋转按钮来调整。镜头与待测物体表面之间的距离最大可到5米甚至更长。

    SNT-4045中的计算机，使用信号发生器来获得待检测物体表面的激发，这就意味着待检测物体将在每一次中以某个频率发生振动。在某段时间（几秒到几分）内，根据平均等级的不同，当采用了某个确定的记录软件程序后，振幅变化将实时地显示出来。对于数字测量方式，在记录期间，待检测物体将以一固定的振幅与频率持续被激发。

    检测结果可以有多种不同的显示形式，包括如：形象地显示待检测物体表面的波动，就像波动传过物体表面一样，来检测物体表面下的缺陷。


外观：
光学镜头尺寸 140*170*200mm
光学镜头重量 4 Kg
支架高度 1.5m(三脚架最大高度)
支架重量 4 Kg
激发器尺寸 200 mm（直径）*250mm（长度）
激发器重量 8 Kg
激发器安放柱的长度 最大5m


备注: 具体参阅SNT 4040的说明书。
    Optonor公司也可提供高分辨率的激光电子剪切散斑干涉技术静态测量仪器—SNT 4040，它应在热加载或真空加载方式下工作。与此更详细的信息请参阅SNT 4040的产品说明书
