SNT 4040 - 挪威-OPTONOR激光模态分析仪多功能3D测试系统

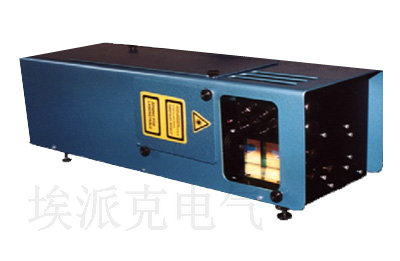

SNT 4040
SNT-4040——高分辨率的激光电子剪切散斑干涉技术

产品特征与产品优势：
- 平均散斑模式
- 对于脱粘、分层、挤压损伤、裂纹以及结构中的其他杂质具有高的分辨率
- 具备空间立体高分辨率与对比性
- 直观简易的结果判定
- 适用于中小类型结构

应用领域：
- 航空领域
- 汽车工业
- 电子工业

Note备注：
    这份小册子是专门介绍SNT 4040，在后面的第4部分有对利用全息摄影技术的仪器VibroMap 1000在NDT领域应用的介绍，它采用的硬件与软件都与SNT4040类似。Optonor公司，也可提供另一利用激光电子剪切散斑干涉技术的测量的仪器—SNT 4045，与此更详细的信息请参阅SNT 4045的产品说明书。

个性化的处理系统：
    SNT-4040在高分子聚合物、金属化合物方面有独特的检测优势。对于复杂的材料和不同材料类型、材料组合、结合原则、尺寸等的结构，在检测前进行相关的调查准备工作，之后选择最佳的加载方式和记录方法。OPTONOR公司将为顾客提供此类服务，SNT-4040将结合合适的加载方式，最终为顾客提供最优的选择。

    SNT-4040应用的软件，有多种不同的缺陷显示类型供客户选择，这些都可以很清晰地观察到缺陷的具体位置和缺陷边缘。



工作原理：
    待检测物体表面被一或多个宽激光束照射，而后物体表面的反射光通过标准透镜反射到CCD（电荷耦合装置）图像传感器的阵列中。接下来，SNT-4040将测量表面偏差的空间导数，这包括表面所有的点以及点的附近的偏差。设定的剪切等级确定了临近点之间的距离，剪切等级与方向可以通过光学镜头上的旋转按钮来调整。光学镜头与待测物体表面之间的距离最大可到1米甚至更长。

    SNT-4040可以根据客户的需要，定制一套完整的自动控制系统，这样可通过计算机来操控检测的全过程，包括记录、加载和结果分析。

SNT-4040规格书：
工件单次检测的最大尺寸 1*1米
工件单次检测的最小尺寸 5*5厘米
幅值分辨率 1-50纳米
缺陷分辨率 约为显示区域的1/10000


数字测量的最大频率 至少5 KHz


数字测量的最小频率 30 Hz


激光类别 根据镜头选择
激光 YAG激光（功率25mW以上）；二极管激光也可应用
数据输出格式 标准数据输出格式（振幅形式与相位形式）
图片显示质量 可达到2维或3维的振动显示
图形显示 3维显示、2维线图、轮廓显示、图片显示
散斑平均技术模块 包括在光学镜头内
相位移 包括在光学镜头内
