VibroMap 1000
快速、简捷地检测

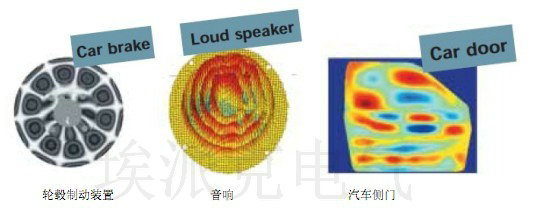

   客户可以通过肉眼实时地观察到工件在振动状态下的显示图像，这就VibroMap1000可提供给您的服务，当然这也包括与工件有关的详细的振动数据信息。

普通结构-大型结构-高温物体-远距离检测-室外检测-水下检测-声场检测

- 非接触
- 全视野屏幕-实时
- 振幅-相周期和偏差图
- 显示逼真
- 高频率高灵敏度
- 放大镜头
- 可选3D检测模式
- 检测结果易与计算机模拟比较
- 易检测共振的频率与模式
- 共振模式的品质因子
- 简洁的用户操作界面
- 耐用、使用寿命长
- 工件外观轮廓静态测量以及无损检测


    VibroMap 1000，是基于全息摄影成像技术，采用激光干涉技术，通过宽激光束对工件进行激发，而后内置的显像系统对其进行成像显示。当工件发生振动时，从工件表面反射回来的光也同时发生振动， VibroMap 1000内置的参照激光束与其发生干涉。检测工件振动时，VibroMap 1000对不同的频率检测一次，VibroMap 1000中的计算机控制工件的激发。

VibroMap 1000具备两种操作模式：实时模式与数据模式。
    实时模式下，每秒能完成30幅全息摄影图。在此模式下，可以很直观地观察到振幅边缘的波动变化。
    在数据模式下，内置的计算机通过计算振幅与相周期的值，来生成线形或2维或3维的图型，这其中也包括逼真的振动显示。对每一振动频率，VibroMap 1000对其进行几秒至几分钟不等的数据采集。



    VibroMap 1000，兼具紧凑、简易操作界面与便携特点：旋转开关即开始投入检测工作运转。

外观规格与标准配置系统镜头尺寸 525x230x100 mm（长×宽×高）
镜头重量 7公斤
激光功率 5 mW – 200 mW或更高
最小振动频率 小于30赫兹
最大振动频率 实时操作模式：无限制；数据操作模式：50 kHz
激光等级 IIIA（5 mW系统）
成像透镜 可变距离12.5 – 75毫米
最小尺寸 小于1厘米
最大尺寸 2×2米以上
振幅分辨率 纳米以下
最大振幅 数据操作模式：40纳米；实时操作模式：接近10*10-3毫米
