同心导体电力电缆

电压等级：0.6/1KV

执行标准：Q/320221AF004-2008   Q/320201AF006-2008

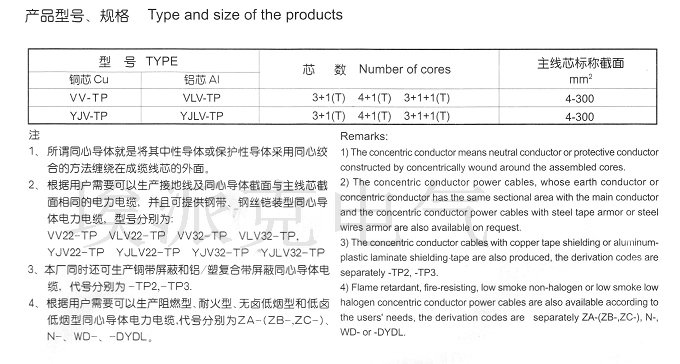

详细型号：VV-TP；YJV-TP；VLV-TP；YJLV-TP等

产品介绍：

 目前，国内使用的低压电力电缆，都是采用各绝缘共同绞合成的结构，这种结构的电缆在使用中存在一些不足。如抗干扰差且易对外界产生干扰，三相线路不对称运行，电压降不一致等。随着计算机和现代通信的飞速发展，对低压电力电缆的屏蔽特性要求越来越高。为此，我们参展英国BS4553标准和国标GB/T12706结合电缆用户的实际需要，研制了额定电压0.6/1kv及以下铜芯、铝芯聚氯乙烯绝缘同心导体和金属屏蔽电力电缆及额定电压0.6/1kv及以下铜芯、铝芯交联聚乙烯绝缘同心导体和金属屏蔽电力电缆。

该电缆与传统的聚氯乙烯绝缘电力电缆及交联聚乙烯绝缘电力电缆相比，屏蔽效果更好，可广泛用于高层建筑、电厂、电站等控制线路密集的地方。

技术参数：

一、电缆导体工作温度：

1、聚氯乙烯绝缘：导体最高额定工作温度70℃

2、交联聚乙烯绝缘：导体最高额定90℃

二、电缆导体短路温度：

1、聚氯乙烯绝缘：最高温度不得超过160℃，最长时间不超过5秒

2、交联聚乙烯绝缘：最高温度不得超过250℃，最长时间不超过5秒

三、电缆敷设时的环境温度：不低于0℃

四、电缆安装时的最小弯曲半径

项目                                   无铠装               有铠装

安装时的最小弯曲半径                    15D                  12D

靠近连接盒和终端电缆的最小弯曲半径       12D                  10D

（弯曲要小心控制，可以采用成型导板）

注：D为电缆外径。

生产范围：       0.6/1KV  TP全系列。
